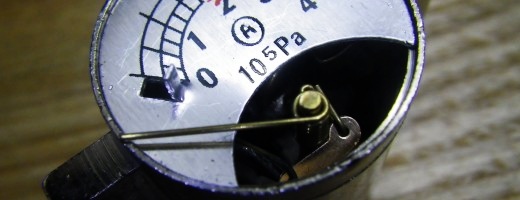

na0さんによる分解分析により、この圧力計のプレートが単に押し込んであるだけであることがわかったので、早速分解してみた。

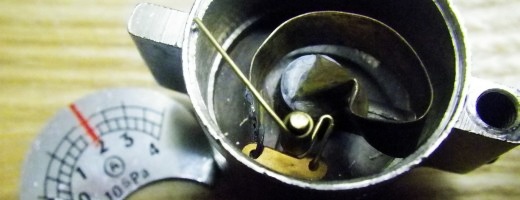

う～ん、これはブルドン管ゲージというヤツだね。
http://ja.wikipedia.org/wiki/%E5%9C%A7%E5%8A%9B%E6%B8%AC%E5%AE%9A


理想と


現実。(笑)


「曲げて先を塞いだ金属管が内蔵されている。圧がかかると曲がりが伸びるため、その度合いに連動させて針を回転させて圧力を表示する。」(Wikipediaより) というそれの動作原理そのものなので、理想と現実のギャップがどれほど激しくても認めざるを得ない。ｗ

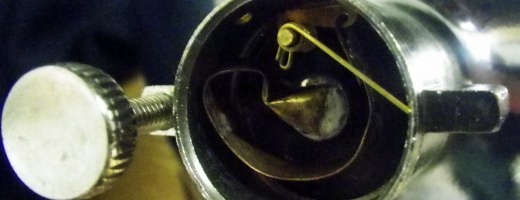

とりあえずこの状態で圧力をかけてみる。




おおお

こいつ…動くｚ(後略)

どうやら死んではいなかった模様。(喜)


na0さんは「針を強制的に動かしたことで復活」したことから、風船を膨らますとき最初は大変だけど2回目は軽いのと同じ現象ではないかと推測されているが、今回の自分のケースでは、

・ゼロ位置の位置決めが適当　(左過ぎ)
・シャーシプレートとケースの干渉 (引っかかり、もしくは固着)

辺りが原因じゃないかなと推測する。
たぶん1個目のケースが大半なんじゃないかな。なにしろ手曲げにしてこの雑さだもん。(笑)

3バールくらい圧力をかければチョビっと動いたんじゃないかな～。


そこで、

・無圧の状態で針が目盛りのゼロ位置を指す
・シャーシプレートとケースが干渉しない

ようにチューブの曲がりを調整。


しようとしたけど、これがけっこう難しい。


ので適当に。

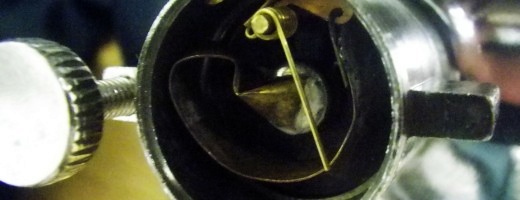

無圧状態。

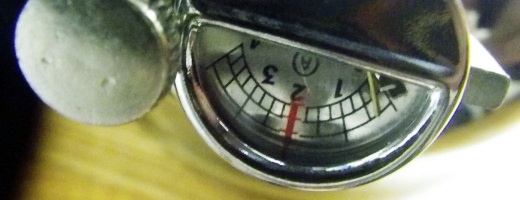

100回ポンピング後。


中心がズレてるけど、まぁいいや。

na0さん、ありがとうございました！
